Dokumentacja techniczna

Standard techniczny budynku

Dokument, który załączamy do umowy. Opisuje konstrukcję, izolacje i instalacje w każdym domu Bory Home — z konkretnymi przekrojami, grubościami i współczynnikami.

Pobierz standard PDF Zobacz technologię

Metryka dokumentu PDF · 3 strony

Wersja 2026/01

Zakres Konstrukcja, izolacje, instalacje

Zgodność WT 2021

Załącznik do umowy z klientem

0,193 W/m²K

Ściana zewnętrzna

0,144 W/m²K

Strop nad parterem

0,127 W/m²K

Podłoga na gruncie

0,64 W/m²K

Okna (wymagane U ≤ 0,9)

Detal 03/04

Ściana zewnętrzna — przekrój warstwowy

Układ warstw od zewnątrz (9) do wewnątrz (1). Ta ściana daje współczynnik U na poziomie 0,193 W/m²K.

Dziewięć warstw ściany

Elewacja

Szalówka drewniana pionowa lub pozioma, 20 mm

Ruszt drewniany

Łaty 2,5×5 cm, szczelina wentylacyjna

Membrana wiatroizolacyjna

Ochrona przed wiatrem i wilgocią

Płyta OSB3

Poszycie zewnętrzne 12 mm

Konstrukcja C24

Słupki 5×15 cm, rozstaw maks. 60 cm

Piana PUR

Izolacja natryskowa 15 cm, λ = 0,025 W/m²K

Instalacje wewnętrzne

Prowadzone w warstwie instalacyjnej

Folia paroizolacyjna

Ciągła szczelność powietrzna od wewnątrz

Fermacell

Płyta gipsowo-włóknowa 12,5 mm

Pełna specyfikacja

Standard techniczny 2026/01

Konstrukcja budynku

Baza nośna

Typ technologii

Technologia

Szkieletowa drewniana, prefabrykowana (panele płaskie łączone na budowie).

Przeznaczenie

Budynek mieszkalny jednorodzinny, całoroczny (kategoria obiektu I).

Konstrukcja nośna ścian

Materiał konstrukcyjny

Drewno konstrukcyjne klasy C24.

Słupy nośne (zewn.)

Przekrój 5×15 cm, przy otworach 6×15 cm.

Rozstaw słupów

Maksymalnie co 60 cm.

Poszycie usztywniające

Płyta OSB3 12 mm, montowana obustronnie.

Zabezpieczenie

Elementy drewniane impregnowane metodą kąpielową lub natryskową.

Stropy i dach

Strop nad parterem

Szkielet panelowy, belki C24 5×20 cm, rozstaw maks. 80 cm. Poszycie OSB3 12 mm (dół) i 22 mm (góra).

Konstrukcja dachu

Dwuspadowy 40°, prefabrykowany panelowy na podkonstrukcji płatwiowo-słupowej (krokwie 5×20, płatwie 12×20).

Pokrycie

Blacha na rąbek stojący, kolor antracyt.

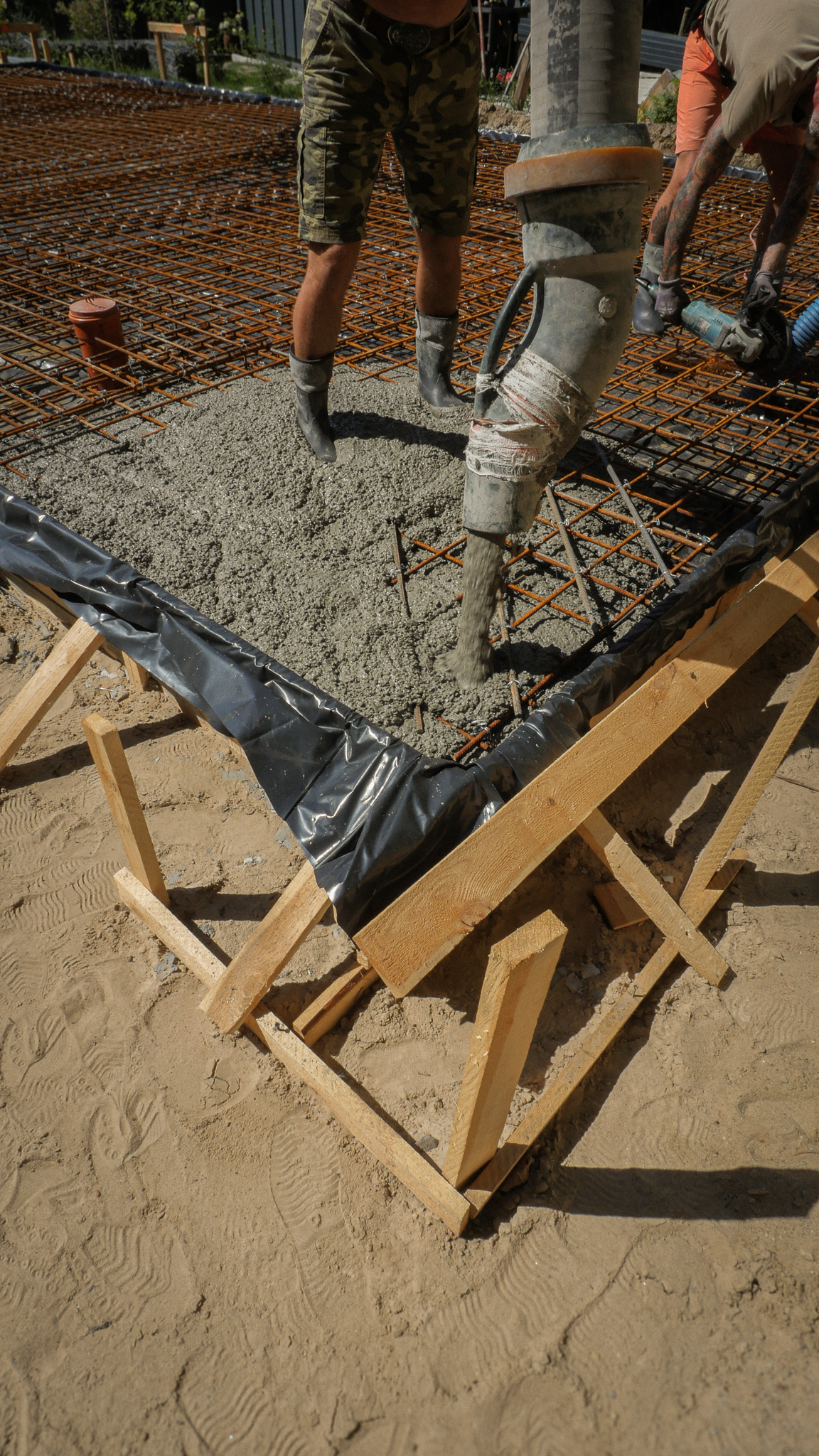

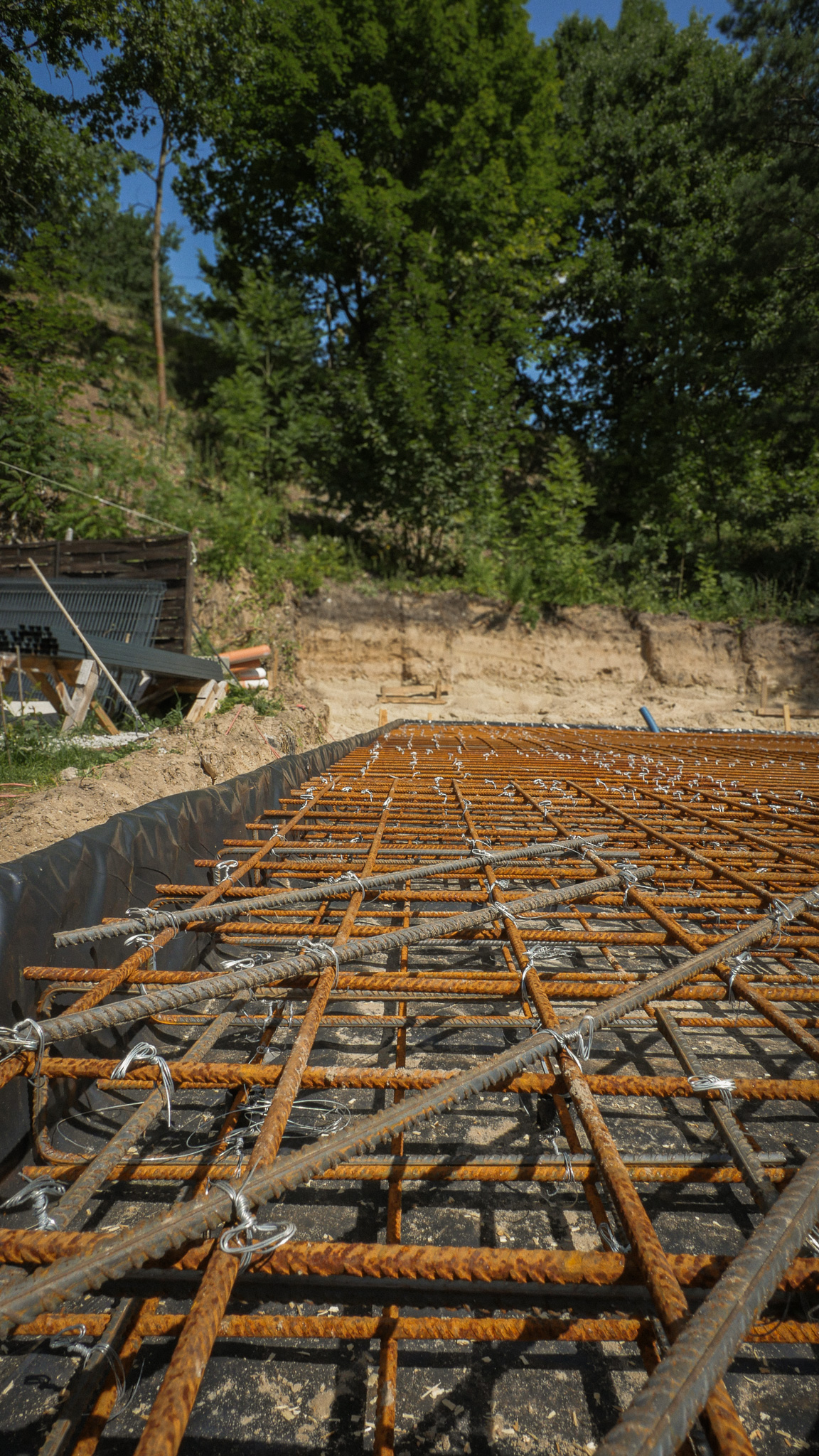

Fundament

Typ fundamentu

Żelbetowa płyta fundamentowa (założenie wstępne).

Izolacja

EPS 100 5 cm pionowa oraz izolacja przeciwwilgociowa (papa lub masa).

Drzwi zewnętrzne: U ≤ 1,3 W/m²K. Dla okien wymagane U ≤ 0,9 W/m²K. Dokument podpisują obie strony przed rozpoczęciem produkcji.

Data i podpis klienta

W imieniu Bory Home

Bory Home Dom Deweloper Sp. z o.o. z siedzibą w Gdańsku, KRS 0001182166, NIP 8971956515, REGON 542155705. Adres: ul. Wały Piastowskie 1 lok. 1508, 80-855 Gdańsk.
